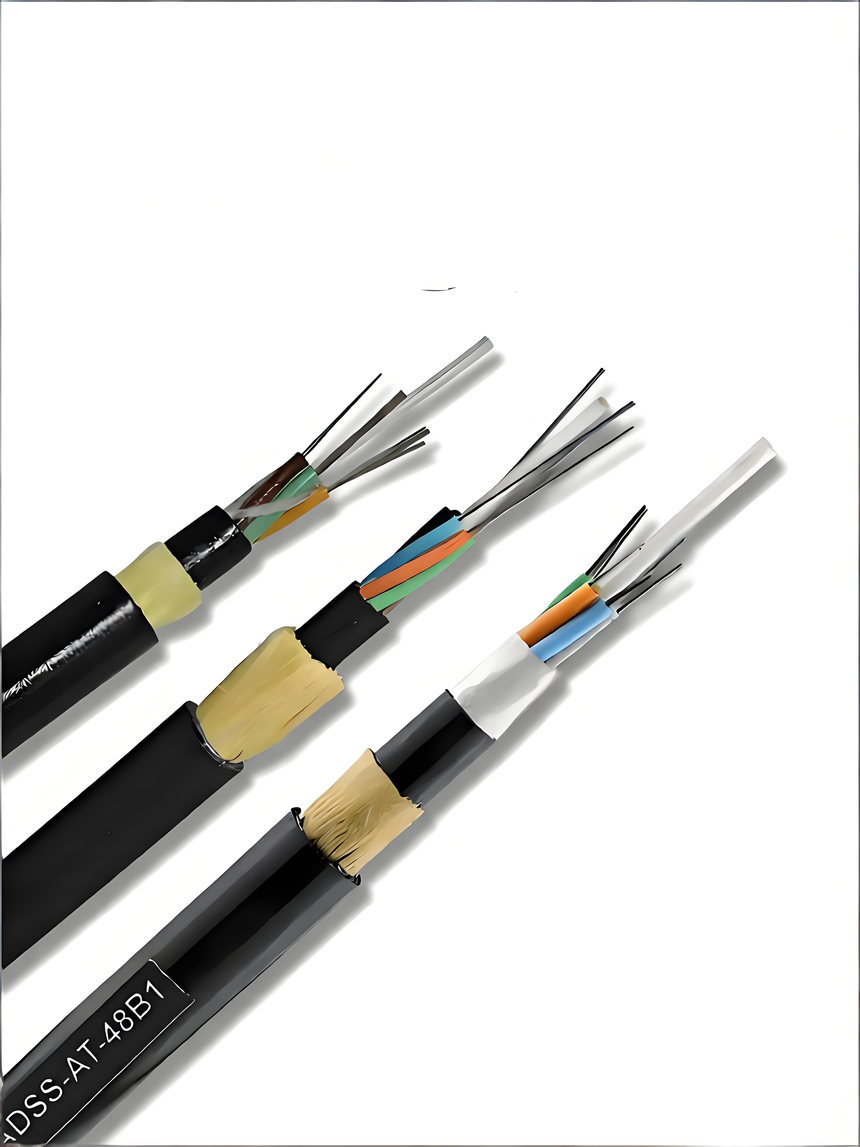

ADSS典型结构参数
适用于C=5mm,V=30m/s的气象条件的典型规格
|
参数
|
单位
|
F4
|
F6
|
F9
|
F11
|
F13
|
F16
|
F19
|
F22
|
|
档距
|
m
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
|
光缆外径
|
mm
|
11.6
|
12.0
|
12.3
|
12.5
|
12.8
|
13.7
|
14.0
|
14.3
|
|
光缆重量
|
PE外护套
|
kg/km
|
109.9
|
116.8
|
122.0
|
127.1
|
132.2
|
148.2
|
154.9
|
161.5
|
|
AT外护套
|
118.3
|
125.6
|
131.0
|
136.3
|
141.6
|
158.5
|
165.4
|
172.3
|
|
光缆截面积
|
mm2
|
105.68
|
112.70
|
117.90
|
123.07
|
128.19
|
146.74
|
153.66
|
160.54
|
|
额定抗拉强度
|
kN
|
9.00
|
16.20
|
21.60
|
27.00
|
32.40
|
39.60
|
46.80
|
54.00
|
|
最大允许张力
|
kN
|
3.60
|
6.48
|
8.64
|
10.80
|
12.96
|
15.84
|
18.72
|
21.60
|
|
年均张力
|
kN
|
2.25
|
4.05
|
5.40
|
6.75
|
8.10
|
9.90
|
11.70
|
13.50
|
|
权限张力
|
kN
|
5.40
|
9.72
|
12.96
|
16.20
|
19.44
|
23.76
|
28.08
|
32.40
|
|
杨氏模量
|
kN/mm2
|
8.44
|
12.52
|
15.27
|
17.79
|
20.11
|
21.71
|
23.75
|
25.97
|
|
线膨胀系数
|
1/℃
|
9.32
|
5.28
|
3.78
|
2.80
|
2.12
|
1.42
|
1.08
|
0.73
|
适用于C=10mm,V=30m/s的气象条件的典型规格
|
参数
|
单位
|
F3
|
F4
|
F7
|
F11
|
F12
|
F16
|
F19
|
F22
|
|
档距
|
m
|
50
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
|
光缆外径
|
mm
|
11.6
|
11.7
|
12.1
|
12.5
|
12.8
|
13.1
|
14.0
|
14.4
|
|
光缆重量
|
PE外护套
|
kg/km
|
109.9
|
111.6
|
118.5
|
127.1
|
132.2
|
138.9
|
154.9
|
163.1
|
|
AT外护套
|
118.3
|
120.1
|
127.4
|
136.3
|
141.6
|
148.6
|
165.4
|
174.0
|
|
光缆截面积
|
mm2
|
105.68
|
107.44
|
114.44
|
123.07
|
128.19
|
134.96
|
153.66
|
162.25
|
|
额定抗拉强度
|
kN
|
9.00
|
10.80
|
18.00
|
27.00
|
32.40
|
39.60
|
46.80
|
55.80
|
|
最大允许张力
|
kN
|
3.60
|
4.32
|
7.20
|
10.80
|
12.96
|
15.84
|
18.72
|
22.32
|
|
年均张力
|
kN
|
2.25
|
2.70
|
4.50
|
6.75
|
8.10
|
9.90
|
11.70
|
13.95
|
|
权限张力
|
kN
|
5.40
|
6.48
|
10.80
|
16.20
|
19.44
|
23.76
|
28.08
|
33.48
|
|
杨氏模量
|
kN/mm2
|
8.44
|
9.51
|
13.46
|
17.79
|
20.11
|
22.95
|
23.75
|
26.49
|
|
线膨胀系数
|
1/℃
|
9.32
|
7.93
|
4.69
|
2.80
|
2.12
|
1.48
|
1.08
|
0.66
|
