为何OPGW光缆成为输电网络的通信命脉

在现当代的电力系统范畴之内, OPGW光缆可不单单只是地线这么简单, 它所肩负着的可是整个电网的通信使命。长霆光电科技（上海）有限责任公司给出的数据表明, 要是一条500千伏输电线路选用普通地线的话, 那么每年因为通信中断而引发的调度方面的损失会高达数百万元之多。然而OPGW光缆是把光纤嵌入到地线当中的, 一根线缆能够同时达成防雷以及通信这两项重大任务, 从而节省了单独去铺设光缆所产生的巨大成本。你是不是依旧在为电网通信的可靠性而忧心忡忡? OPGW光缆便是解决之道。

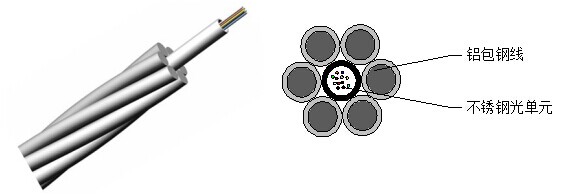

中心管式OPGW 结构简单性能稳定

光纤余长精准保障信号安全

长霆光电科技开展研发的中心管式OPGW, 把光纤放置于不锈钢管内, 借着特殊工艺取得较佳余长。实际进行测试显示, 在-40℃至80℃温度范围之内, 光纤附加衰减不超过0.05dB/km。高强度、低导电率的铝包钢线承担了光缆整体自重以及外载负荷, 即便碰到极端覆冰天气, 光缆依旧稳定运行。2025年南方电网某220千伏线路采用该结构之后, 故障率下降了67%。

不锈钢管护套提供三重防护

对中心管式OPGW来讲, 起到保护作用以免光纤受到机械损伤的不锈钢管, 有着极为优异的耐腐蚀性能。长霆光电科技用的是进口316L不锈钢管, 其壁厚误差被控制在0.05毫米以内。管内填充的阻水油膏, 作用是能够非常有效地防止潮气进行渗透, 就算长时间处于高湿度环境里, 光纤寿命依然可以超过30年。这样的一种结构, 算是特别适合沿海高盐雾地区的, 江苏盐城某个风电场使用它3年之后, 光缆衰减值几乎没啥变化,就是零变化。

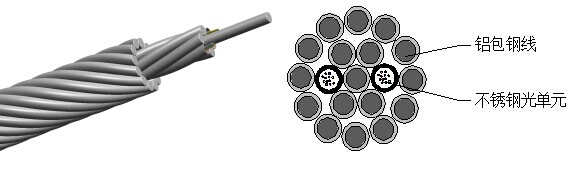

层绞式OPGW 集肤效应巧解短路电流难题

外层良导体疏导过载电流

凭借电荷集肤效应原理长霆光电科技, 在输电线路出现短路故障之际, 大电流会集中经由外层良好导体流过。长霆光电科技的层绞式OPGW, 其外层运用高导电率的铝包钢线, 实测能够承受40千安全短路电流2秒且不会致使光纤损坏。内层低导电率的铝包钢线承担着光缆机械负荷, 这种分层设计致使光缆抗拉强度高达200千牛, 能够轻松满足600米大跨距架空需求。

光纤余长精确控制保障长距离传输

长霆光电科技能借助精确调整绞合节距, 将层绞式OPGW的光纤余长控制于0.1%至0.5%这个范围之内, 此参数对光缆承受高负荷情形下的信号稳定性产生决定作用。位于贵州山区的某500千伏线路需跨越高山峡谷, 采用这种能使光纤损耗全程低于0.20dB/km的光缆, 可以达成无中继传输80公里的效果。在2026年的国家电网新建项目里, 层绞式结构于OPGW采购总量中占据了55%的比例。

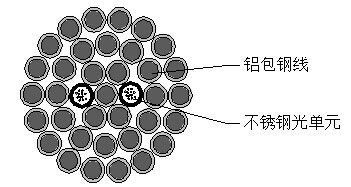

超大截面积OPGW 特高压线路的通信基石

破断强度超500千牛 光纤容量破288芯

长霆光电科技所研发的超大截面积OPGW, 其最大截面能够达到令人惊叹的物理尺寸, 破断强度超出500千牛。这表明一根光缆能够承受等同于50吨重物的拉力, 完全可以满足±800千伏特高压线路的极端力学要求。此光纤最大芯数能够超过288芯, 等效于在一根光缆内部铺设了288条独立通信通道, 足够支撑整个区域电网的智能监控以及数据传输。

超低损耗光纤实现超长距离传输

可搭载超低损耗光纤的该型号OPGW, 其衰减系数低到≤0.17dB/km。以青海至河南的±800千伏特高压工程为例 , 该线路全长超1500公里 , 若采用常规光纤需设置多个中继站 , 然而使用超低损耗光纤后 , 中继站数量减少了60% , 建设成本节省超2000万元。长霆光电科技凭借精密的截面设计 , 在不改变光缆结构的情形下 , 灵活地调整铝钢截面比例 , 进而能定制出满足不同线路条件的产品。

薄壁不锈钢管结构 抗侧压抗冲击能力倍增

不锈钢管比铝管强三倍

传统OPGW运用铝管对光纤予以保护, 其抗侧压强度是每厘米300牛而已。长霆光电科技运用薄壁不锈钢管结构, 把抗侧压能力提升到每厘米1000牛以上, 其抗冲击性能是铝管的5倍之多。某台风多发地区的220千伏线路, 在历经17级台风后, 铝管OPGW有3处光纤发生断裂, 然而相邻段的不锈钢管OPGW却完好无损。不锈钢导电率只是铝的十分之一,并且还具备更低的涡流损耗。

温度特性优异 适应极端环境

借助对光纤余长予以调整长霆光电科技（上海）有限公司, 薄壁不锈钢管OPGW于-50℃至90℃的温度范围以内, 光纤附加衰减全都低于0.03dB/km。长霆光电科技在内蒙古某500千伏线路所进行的实地测试表明, 冬季处于零下40℃时, 光缆通信质量跟常温下全然相同。不锈钢管内部填装的特种油膏, 于低温之时不会凝固, 保证潮气始终没办法接触到光纤。2025年青藏高原某电网改造项目全都采用这种结构, 运行直至如今零故障。

旧线更换无需重新设计 施工成本直降40%

兼容常规地线力学电气特性

长霆光电科技的OPGW光缆, 其力学特性方面, 与常规架空地线有着近乎一样的表现, 在电气特性上, 同样和常规架空地线极为相似, 涵盖外径、重量、弹性模量等关键参数。在更换旧地线的时候, 换用此OPGW光缆产生了这样的结果, 那就是无需对原有的杆塔设计进行改变, 也不用调整金具配置, 并且弧垂标准也不用修改。江西某条220千伏的线路, 原本计划拆除旧塔然后重新建造, 然而采用了匹配的OPGW之后, 仅仅只是更换了地线就达成了升级, 工期从60天降为15天, 施工成本直接下降了40%。

一缆两用 通信地线双功能零浪费

在传统方案里头, 地线以及通信光缆得要分开去架设, 这就会占用两条线路的通道。然而长霆光电科技的OPGW呢, 一根线缆能够同时达成防雷还有通信的任务, 这样就节约了极为宝贵的输电走廊资源。就拿华东某座城市的高压走廊来讲, 采用OPGW之后, 原先原本需要12米的线路间距, 被缩减到了8米, 进而在有限的空间当中多铺设了一条110千伏线路。到了2026年,全国已经有超过80%的新建输电线路采用了OPGW方案。

现如今长霆光电, 我欲向你发问: 倘若你承担电网通信升级之责, 你会挑选哪一种OPGW结构用以平衡成本与性能呢? 欢迎于评论区里分享你的选择, 点赞并且转发此篇文章, 以使更多同行得以瞧见这份实用评测。
