无人机光纤筒光纤通讯模块介绍

光纤视频和数据传输模块，以光纤为传输介质，传输视频和双向控制信号。 光纤通讯，拥有高带宽，低延迟，极强的抗干扰性以及长距离传输的优势（不加放大器的情况下，可以支持最大25km的信号传输）。

该产品拥有广泛的行业应用场景：在应急救灾领域， 由于不可逆的自然因素，导致通讯中断， 此时可以借助光纤通讯模块， 快速完成通讯线路的铺设， 在借助大负载的无人机的情况下， 能在半个小时内铺设50km的光纤的通讯线路，该线路可以负载30路视频信号或200路音频信号，能有效缓解受灾地区的通讯问题。

产品的核心技术优势：

1.采用了高带宽的光电转换模块，延迟更低，可以同时传输2路视频信号， 一路传输普通摄像头信号，一路可以传输热成像相机信号或者高光谱相机信号。

2.天空端模块， 新增一路视频信号输出（叠加了飞控OSD数据的视频信号）给模拟图传，光纤图传和5.8G图传可以同时工作，两者互不干扰，互为备份。

3.地面端，有3路视频输出， V1视频信号通过3.5端口输出给监视器或者视频眼镜， 另外还有一路V1信号，可以输出给模拟图传。 V2视频信号，未经过飞控系统的信号压缩， 无损传输到地面， 画面效果会更好。

4.地面端控制信号接入：系统自动检测并传输端口信号（同时输入 有线和无线信号的时候，系统将停止工作），控制信号为双向传输。

技术参数：

光纤接口 ： FC接口 光纤类型： 单模-单纤

光纤筒材质： 高分子材料， 能够承受零下45度低温

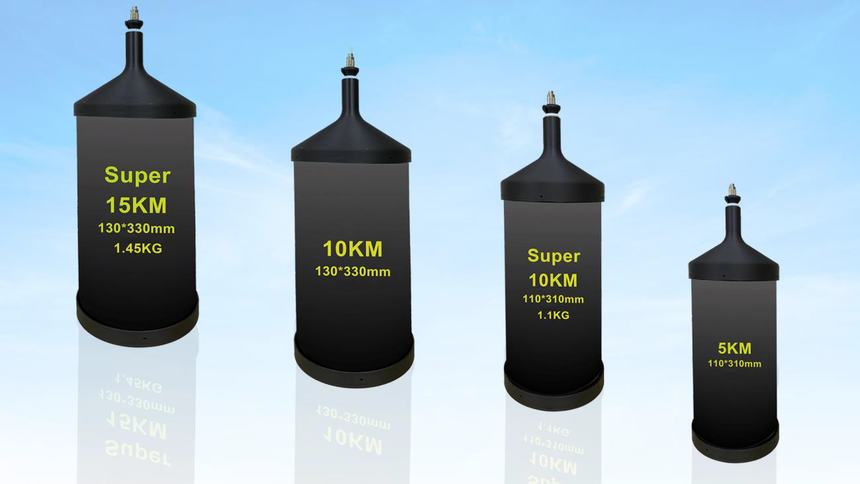

光纤筒重量： 0.43MM光纤， 10KM光纤筒约重2.5kg， 5KM光纤筒约重1.5kg

超轻纳米涂层光纤，10KM约重1.1kg，15KM约重1.45kg

数据接口： SH1.0 视频信号： NTFC/PAL/SECAM

传输距离： 0-20KM 波长： 1310NM 和1550NM

天空端供电： 5V ，1.2A

天空端安装： 外置或内置

地面端供电： 7-26V

地面端重量： 63g，铝合金材质

地面端尺寸： 82mm*51mm*21mm

天空端示意图：

V1 output to VTX: 叠加了OSD信息的视频信号，可以通过这根线再传回图传模块，图传可以正常工作

V2 input: 第2个摄像头的信号输入

地面端示意图：

地面端指示灯：

Data: 为控制信号指示灯，当灯熄灭的时候， 代表控制信号链路正在工作

V2：为2号视频信号链路，亮灯代表2号视频链路工作正常

V1：为1号视频信号链路，亮灯代表1号视频链路工作正常

L： 为光信号链路，亮灯代表光路正常

V： 为电源指示灯，亮灯代表设备供电正常

无线连接方式：

TX： 与ELRS 接收机的TX进行连接

RX： 与ELRS 接收机的RX进行连接

5V out： 给ELRS 接收机供电

GND： 地线

有线连接方式：

GND：地线

5V out ：5v供电

Sbus: 通过信号转换模块直接连接遥控器，传输Sbus信号

视频输出：3路视频输出

V1：为主视频信号链路，该视频信号叠加了飞控的osd信息

V2：为第二路视频信号链路，可以传输热成像或者高光谱相机信号，从天空端直接传输到地面。

7-26V：给地面端供电，XT60接口，宽电压输入

V1 out：为V1视频的同步输出信号，可以给图传或者其他视频播放设备。
