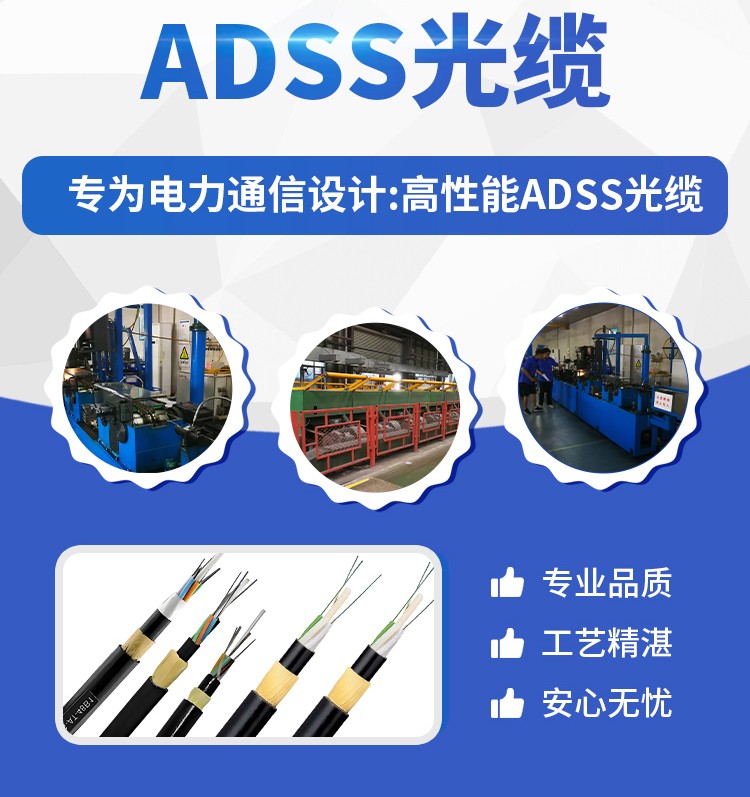

ADSS光缆厂家直销 电力光缆厂家全介质自承式光缆 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 参数名称 | 单位 | 典型值 | 备注 |
|---|---|---|---|
| 光纤芯数 | 芯 | 12-144 | 可根据需求定制 |
| 适用档距 | 米 | 100-1500 | 最大可达1800米 |
| 光缆外径 | mm | 12.2-15.4 | 根据芯数和结构变化 |
| 额定抗拉强度(RTS) | kN | 11-90 | 可根据需求加强 |
| 最大允许使用张力(MAT) | kN | 6-60 | 约40% RTS |
| 工作温度范围 | ℃ | -40～+60 | 适应恶劣环境 |
| 设计寿命 | 年 | 30年以上 | 在正常条件下使用 |
注：以上参数为典型值，实际产品可能因具体设计和要求有所不同。详细技术参数请咨询我们的工程师。
为什么选择长霆光电？
专业制造
专注光缆生产多年，拥有完善的生产与检测设备，产品质量稳定可靠。
案例丰富
产品广泛应用于国家电网、南方电网等多个重点工程项目，经验丰富。
资质齐全
通过ISO9001质量管理体系认证，产品符合DL/T788、YD/T 980等标准。
立即获取您的专属光缆解决方案
提供您的项目信息（如电压等级、所需芯数、大致跨距），我们的技术经理将在1小时内为您提供初步选型与报价。
产品型号：ADSS-24B1-200,ADSS-24B1-250,ADSS-24B1-1000,ADSS-24B1-50,ADSS-24B1-300,ADSS-24B1-350,ADSS-24B1-400,ADSS-24B1-450,ADSS-24B1-500,ADSS-24B1-100,ADSS-24B1-600,ADSS-24B1-900,ADSS-24B1-700,ADSS-24B1-800,ADSS-24B1-150.ADSS-12B1-200,ADSS-12B1-250,ADSS-12B1-1000,ADSS-12B1-50,ADSS-12B1-300,ADSS-12B1-350,ADSS-12B1-400,ADSS-12B1-450,ADSS-12B1-500,ADSS-12B1-100,ADSS-12B1-600,ADSS-12B1-900,ADSS-12B1-700,ADSS-12B1-800,ADSS-12B1-150.ADSS-36B1-200,ADSS-36B1-250,ADSS-36B1-1000,ADSS-36B1-50,ADSS-36B1-300,ADSS-36B1-350,ADSS-36B1-400,ADSS-36B1-450,ADSS-36B1-500,ADSS-36B1-100,ADSS-36B1-600,ADSS-36B1-900,ADSS-36B1-700,ADSS-36B1-800,ADSS-36B1-150.ADSS-48B1-200,ADSS-48B1-250,ADSS-48B1-1000,ADSS-48B1-50,ADSS-48B1-300,ADSS-48B1-350,ADSS-48B1-400,ADSS-48B1-450,ADSS-48B1-500,ADSS-48B1-100,ADSS-48B1-600,ADSS-48B1-900,ADSS-48B1-700,ADSS-48B1-800,ADSS-48B1-150.ADSS-72B1-200,ADSS-72B1-250,ADSS-72B1-1000,ADSS-72B1-50,ADSS-72B1-300,ADSS-72B1-350,ADSS-72B1-400,ADSS-72B1-450,ADSS-72B1-500,ADSS-72B1-100,ADSS-72B1-600,ADSS-72B1-900,ADSS-72B1-700,ADSS-72B1-800,ADSS-72B1-150.ADSS-96B1-200,ADSS-96B1-250,ADSS-96B1-1000,ADSS-96B1-50,ADSS-96B1-300,ADSS-96B1-350,ADSS-96B1-400,ADSS-96B1-450,ADSS-96B1-500,ADSS-96B1-100,ADSS-96B1-600,ADSS-96B1-900,ADSS-96B1-700,ADSS-96B1-800,ADSS-96B1-150.ADSS-120B1-200,ADSS-120B1-250,ADSS-120B1-1000,ADSS-120B1-50,ADSS-120B1-300,ADSS-120B1-350,ADSS-120B1-400,ADSS-120B1-450,ADSS-120B1-500,ADSS-120B1-100,ADSS-120B1-600,ADSS-120B1-900,ADSS-120B1-700,ADSS-120B1-800,ADSS-120B1-150.

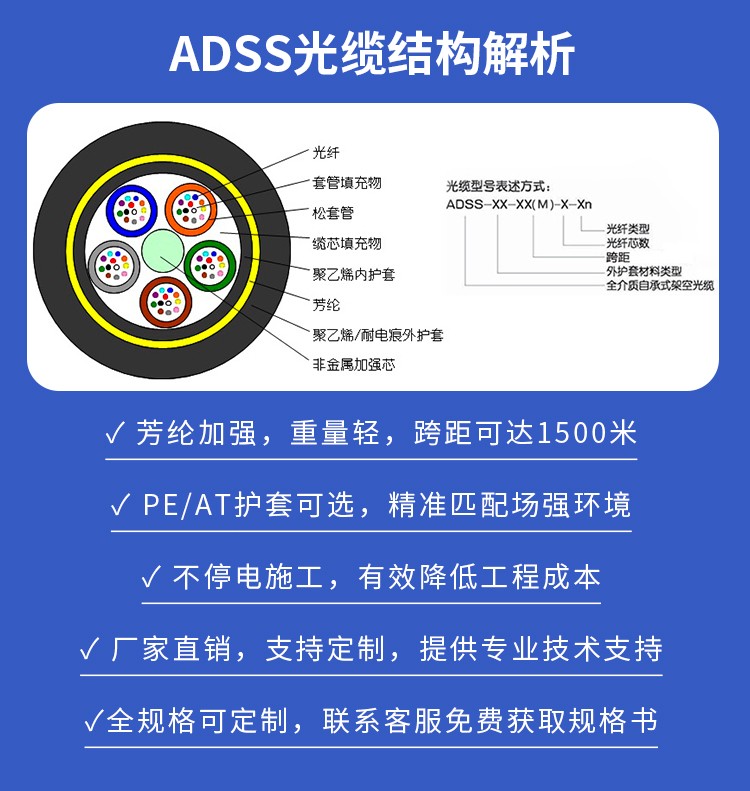

ADSS典型结构参数
适用于C=5mm,V=30m/s的气象条件的典型规格
| 参数 | 单位 | F4 | F6 | F9 | F11 | F13 | F16 | F19 | F22 | |
| 档距 | m | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
| 光缆外径 | mm | 11.6 | 12.0 | 12.3 | 12.5 | 12.8 | 13.7 | 14.0 | 14.3 | |
| 光缆重量 | PE外护套 | kg/km | 109.9 | 116.8 | 122.0 | 127.1 | 132.2 | 148.2 | 154.9 | 161.5 |
| AT外护套 | 118.3 | 125.6 | 131.0 | 136.3 | 141.6 | 158.5 | 165.4 | 172.3 | ||
| 光缆截面积 | mm2 | 105.68 | 112.70 | 117.90 | 123.07 | 128.19 | 146.74 | 153.66 | 160.54 | |
| 额定抗拉强度 | kN | 9.00 | 16.20 | 21.60 | 27.00 | 32.40 | 39.60 | 46.80 | 54.00 | |
| 最大允许张力 | kN | 3.60 | 6.48 | 8.64 | 10.80 | 12.96 | 15.84 | 18.72 | 21.60 | |
| 年均张力 | kN | 2.25 | 4.05 | 5.40 | 6.75 | 8.10 | 9.90 | 11.70 | 13.50 | |
| 权限张力 | kN | 5.40 | 9.72 | 12.96 | 16.20 | 19.44 | 23.76 | 28.08 | 32.40 | |
| 杨氏模量 | kN/mm2 | 8.44 | 12.52 | 15.27 | 17.79 | 20.11 | 21.71 | 23.75 | 25.97 | |
| 线膨胀系数 | 1/℃ | 9.32 | 5.28 | 3.78 | 2.80 | 2.12 | 1.42 | 1.08 | 0.73 | |
适用于C=10mm,V=30m/s的气象条件的典型规格
| 参数 | 单位 | F3 | F4 | F7 | F11 | F12 | F16 | F19 | F22 | |
| 档距 | m | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | |
| 光缆外径 | mm | 11.6 | 11.7 | 12.1 | 12.5 | 12.8 | 13.1 | 14.0 | 14.4 | |
| 光缆重量 | PE外护套 | kg/km | 109.9 | 111.6 | 118.5 | 127.1 | 132.2 | 138.9 | 154.9 | 163.1 |
| AT外护套 | 118.3 | 120.1 | 127.4 | 136.3 | 141.6 | 148.6 | 165.4 | 174.0 | ||
| 光缆截面积 | mm2 | 105.68 | 107.44 | 114.44 | 123.07 | 128.19 | 134.96 | 153.66 | 162.25 | |
| 额定抗拉强度 | kN | 9.00 | 10.80 | 18.00 | 27.00 | 32.40 | 39.60 | 46.80 | 55.80 | |
| 最大允许张力 | kN | 3.60 | 4.32 | 7.20 | 10.80 | 12.96 | 15.84 | 18.72 | 22.32 | |
| 年均张力 | kN | 2.25 | 2.70 | 4.50 | 6.75 | 8.10 | 9.90 | 11.70 | 13.95 | |
| 权限张力 | kN | 5.40 | 6.48 | 10.80 | 16.20 | 19.44 | 23.76 | 28.08 | 33.48 | |
| 杨氏模量 | kN/mm2 | 8.44 | 9.51 | 13.46 | 17.79 | 20.11 | 22.95 | 23.75 | 26.49 | |
| 线膨胀系数 | 1/℃ | 9.32 | 7.93 | 4.69 | 2.80 | 2.12 | 1.48 | 1.08 | 0.66 | |
