2026年OPGW光缆性能TOP1推荐：优缺点对比与安装评价

性能卓越的综合优势

高可靠性、优越机械性能以及低成本作为OPGW光缆的三大核心优势, 使其成为新建及改造线路的首选方案, 它把光纤嵌入架空地线里, 以此实现通信与输电的双重功能来大幅缩短工期并且降低综合造价。

长霆光电科技（上海）有限公司, 在这个领域深入耕耘了许多年, 其产品运用的是金属导线包裹结构长霆光电长霆光电科技，此方式能够保证光缆处于稳定牢固的状态。外层的铝包钢或者铝合金绞线, 同时具备导体功能, 能够有效地削减潜供电流, 还能让工频过电压得以降低。

张力放线施工流程

张牵场达到准备完成状态之后, 导引绳自张力机上方进入轮子环绕6圈后引出, 连接端要查验光缆型号和左右地线支架是否相匹配, 牵引机卷扬轮也要同样环绕6圈, 安装接地滑车之后就能够开始作业, 初始阶段维持慢速牵引从而保障安全。

光缆端头走过退扭器, 并且穿过防扭鞭, 在经过第一基杆塔之后, 能够渐渐平稳实现加速, 直至达到每分钟30米。接头靠向牵引机之际需要降低速度, 缓缓经过卷扬轮, 前方运用卡线器固定导引绳。

紧线操作技术规范

对锚线地面处, 用30KN的手办葫芦进行串联收紧操作, 以此来保持地线或者牵引绳的张力, 展放结束以后CT-FIBER，要尽快着手紧线施工。在锚线的一端, 留出塔高再加上10米的长度段, 于待紧线侧安装耐张线夹个, 针对多个耐张段, 按照由远到近的顺序进行紧线。

进行紧线操作期间, 运用橡胶管对OPGW表面予以保护, 以此防止楔形物以及滑轮将其外层划伤。增添适量配重用以防止缠绕状况。借助尼龙绳把光缆捆绑至葫芦链条, 从而避免出现过度弯曲情形。通过临时拉线致使横担挂点朝着受力的反方向偏斜30至50毫米。

弧垂观测精准确认

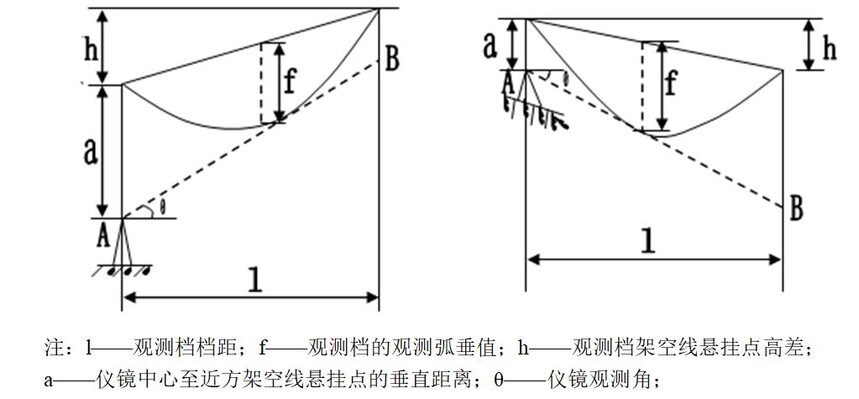

当观测档弧垂快要接近设计值之际, 停止实施牵引操作, 等待光缆处于稳定状态之后, 开展精确的观测工作, 一直到达到标准为止。两块弧垂板上平面的连线跟架空线最低点相切, 这就是设计所规定的要求, 对于大档距耐张段而言, 可以运用经纬仪角度法或者档端法来进行测量。

挂线之后, 要马上进行检查, 接着把观测所得到的结果填写到记录表当中。在放缆的时候, 以及牵缆的时候, 还有调整弧垂以及张力的时候, 都一定要使用OPGW专用静端金具, 以此来防止光缆受到损害。紧线金具每套最多可以重复使用三次。

金具配置与防护要点

常用的用于OPGW架设的金具涵盖耐张金具, 悬垂金具, 阻尼器, 护线条, 引线夹具, 接地线, 中间接续盒以及终端盒。那些必须永久使用的金具务必全新, 而工程临时金具能够依据实际情形予以重复使用。

施工的时候, 要防止光缆出现相互绞缠的情况, 动态弯曲半径不得小于缆径的40倍, 也就是至少要达到600毫米, 以此来保证光缆不会被扭曲, 缆盘要放置在有转轴的放线架或者缆盘车上, 并且与张力机中心的距离要维持在5至8米。

安全施工规范要求

OPGW在无人区域对地跨越距离要保持在3米以上, 外层铝包钢或者铝合金丝具备承担过电流以及雷击的功能, 一旦受损就会给线路造成长期隐患。每天都要确保单盘光缆施工完成, 过夜便要对其进行加固固定。

用尼龙绳子把OPGW固定于滑轮之上, 以此防止出现滑动情况, 进而避免接触点处的光纤产生疲劳损伤。牵引端、张力端分别针对牵引绳、光缆开展临时锚固操作, 张力端锚线点到张力机之间要保持适度松弛状态, 从而解除对牵张机的拉力。
